百兆管理型工業以太網交換機
顏色：
重量：
長度：
產品描述：IIES-5000系列是管理級冗余環網絡交換機支6x10/100TX&2x100BaseFX,10/100TX,1000Base-T,1000Base-SX 或1000Base-LX 口 。支持冗余網絡的所有協議，Quality-Ring(自動恢復時間 <10ms 250臺),All-Ring,O-RSTP和RSTP/STP (IEEE 802...

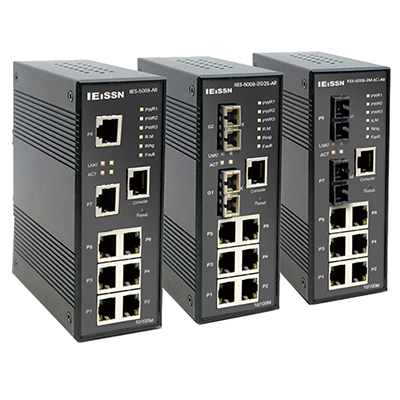

百兆管理型工業以太網交換機IIES-5000系列
優勢
1.支持 Quality-Ring (自動恢復 時間 < 10ms 250 臺),All-Ring,O-RSTP, RSTP/STP (IEEE802.1w/D)協議冗余網絡
2.支持 SNMP v1/v2/v3,QoS,IGMP,RMON & Portbased/802.1Q VLAN 網絡管理
3.意外事件警報
4.Web-based,Telnet,Console,CLI,和Windows管理軟件(Open-Vision)可以設置
5.支持 100TX,1000Base-T,100FX ,1000SX,1000LX口
6.二/三重冗余電源輸入
簡介
IIES-5000系列是管理級冗余環網絡交換機支6x10/100TX&2x100BaseFX,10/100
TX,1000Base-T,1000Base-SX 或1000Base-LX 口 。支持冗余網絡的所有協議，Quality-Ring(自動恢復時間 <10ms 250臺),All-Ring,O-RSTP和RSTP/STP (IEEE 802.1w/D)可以保護從網絡中斷或臨時故障中的關鍵任務應用,并且有快速恢復技術。另外 ALL-Ring 技術也支持其他廠家的專有環技術.IIES-5000系列能夠通過一個強大的 Windows 管理軟件—實際應用集中方便地進行管理.寬泛的工作溫度:-40℃～75℃能夠滿足大多數工作環境的需求.所以,這個交換機是方便管理和光纖以太網應用的可靠選擇。
特征
1．支持自動恢復的冗余網絡: Quality-Ring(自動恢復時間 <10ms 250臺)
2．All-Ring 支持兼容開放式架構(自動恢復時間是依據于其他廠家環技術)
3．O-RSTP 支持復雜的 topology 架構帶有可選擇 RSTP 技術：RSTP/STP(IEEE
802.1W/D)
4．IGMP 監控網絡風暴PortTrunking支持容易的帶寬管理，SNMPv1/v2c/v3 支持安
全網絡管理RMON 支持交通監測
5．事件通知通過系統日志,Email,SNMP trap,和繼電器輸出端口鎖定功能防止未授權MAC 地址登入
6．Windows 管理軟件(Open-Vision)支持中心管理和設置通過Web-based,Telnet，Console,CLI
7．二/三重冗余DC 電源輸入來自終端座和電源插孔
8．支持100TX,100Base-FX,1000Base-T,1000Base-SX,和1000Base-LX 口
9．寬泛的工作溫度:-40℃~70℃
10．可靠的IP-30防護等級設計
11．DIN-Rail 和Panel Mount安裝方式
技術指標
IEEE 802.3支持10BaseT
IEEE 802.3u支持100BaseT(X)和100BaseFX
IEEE 802.3z支持1000Base-X
IEEE 802.3ab支持1000Base-T
IEEE 802.3x支持流量控制
IEEE 802.1D支持STP (SpanningTreeProtocol)
IEEE 802.1p支持COS (Class ofService)
IEEE 802.1Q支持VLAN Tagging
IEEE 802.1w支持RSTP (Rapid SpanningTree Protocol)
IEEE 802.1X支持驗證
IEEE 802.3ad支持LACP (LinkAggregationControl Protocol)
8192MAC 地址
IEEE 802.1AB支持LLDP (Link Layer DiscoveryProtocol)
STP/RSTP (IEEE 802.1D/W)
冗余環 (Quality-Ring) 自動恢復時間小于10ms 超過250個單位
TOS/Diffserv支持
服務質量(802.1p)支持實時交通
VLAN (802.1Q)帶VLAN 標記和GVRP支持
IGMPSnooping formulticast filtering
端口配置：狀態,統計,監測,安全
交換機延遲:7us
交換機帶寬:5.6Gbps
最大數關于可用VLAN數:4096
IGMP multicast 組:1024
端口速率限制:用戶定義
安全認證系統：
802.1x：啟用/禁用口,MAC 安全基于端口為基礎的網路存取控制
VLAN (802.1q)分隔和安全的網絡交通
Radius 集中密碼管理
SNMPv3 的加密,驗證和訪問安全
LED指示燈
電源指示燈綠燈:電源 LED x3
R.M.指示燈綠燈:閃動以顯示系統的運作在 Quality-Ring 主模式
Quality-Ring指示燈綠燈:顯示系統的運作在 Quality-Ring 模式
故障指示燈黃燈:顯示例外事件發生
10/100TX RJ45口 指示燈
實際應用
集中同步管理
集中同步管理能夠同時管理網絡上的所有設備，同時管理型產品提供工業環網業務。
Topology網絡，路徑管理
智能網絡管理系統能夠偵查到所有的交換機是拓撲網結構，以及網絡中的速度和鏈接端口的速度。
網絡連接：
開放式管理可以提供方便有效的網頁式GUI操作界面.開放式管理同樣可以提供
開放式信息庫管理MIB界面,可以方便地對簡易網絡管理協議SNMP的設備進行全面管理,開放式管理同時可以提供智能管理軟件,可以簡化IP 地址設置和升級防火墻。
開放式信息庫管理MIB界面：
開放式管理擁有標準的簡易網絡管理協議SNMP的信息管理管理MIB瀏覽器,可
以方便地管理任何簡易網絡管理SNMP 協議下的任何交換機。
安裝尺寸：
電源輸入：
環境條件
機架：
長*寬*高：130*95*44（IIES-5008）、149*133*68(IIES-5016)、150.0*120.0*87.5(IIES-5024)、 52*106*144（IIES-5008-AR）
防護等級：IP30
安 裝：釘軌或掛板
認證: CE FCC
選型指南
智能配置：
所有IEISSN 管理交換機，都可以通過網絡管理協議NMS進行管理，配置，操作。實現開發式，智能化管理。
開放式信息庫管理MIB界面：
開放式管理擁有標準的簡易網絡管理協議SNMP的信息管理管理MIB瀏覽器,可
以方便地管理任何簡易網絡管理SNMP 協議下的任何交換機。
安裝尺寸：
電源輸入：
| 輸入 | 輸出 | 功率 | 頻率 |
| DC | DC | 7W(IIES-5008)、15W(IIES-5016)、22W(IIES-5024A) | N/A |
| AC | AC | 7VA(IIES-5008)、15VA(IIES-5016)、22VA(IIES-5024A) | 47～63Hz |
| 運行溫度 | 存儲環境溫度 | 濕度 | 適應機型 |
| -10℃～+60℃ | -40℃～+85℃ | 10～95% | 工業溫度型交換機 |
| -40℃～+75℃ | -40℃～+85℃ | 10～95% | 工業寬溫型交換機 |
機架：
長*寬*高：130*95*44（IIES-5008）、149*133*68(IIES-5016)、150.0*120.0*87.5(IIES-5024)、 52*106*144（IIES-5008-AR）
防護等級：IP30
安 裝：釘軌或掛板
認證: CE FCC
| 標準 | 測試方式 | 描述 | 測試等級 |
| EN55024 | EN61000-4-2 | ESD靜電耐受測試 | 6Kv Contact Discharge 8Kv Air Discharge |
| EN55024 | EN61000-4-3RI | RS輻射場強耐受測試 | 10V/m, 80MHz-1000MHz |
| EN55024 | EN61000-4-4FTB | EFT/Burst瞬間脈沖耐受測試 | 1KV Clamp(LAN) 2KV Direct(L,N,L+N) |
| EN55024 | EN61000-4-5VS | Surge沖擊波耐受測試 | 1KV L-L 2KV L-Earth |
| EN55024 | EN61000-4-6CI | CS傳導場強耐受測試 | 10V rms 0.15MHz to 80MHz |
| EN55024 | EN61000-4-11Voltage Dips/Interruptions | 電壓瞬斷/瞬降/瞬變及耐受測試 | 1 Line Cycle@100% Dip 1-5seconds @ 100% Dip |
| EN55022 | CISPR 22 Radiated | 輻射騷擾測試 | Class A |
| EN55022 | CISPR 22 Conducted | 傳導騷擾測試 | Class A |
| CFR47,P15 | ANSI C63.4 | 輻射騷擾測試 | Class A |
選型指南
| 型號 | 詳述 |
| 工業管理常溫型選型表（-10℃～+60℃） | |
| IIES-5024 | DIN軌增強管理型，24個電口 |
| IIES-5024-2M-SC | DIN軌增強管理型，22個電口,2個多模SC光口 |
| IIES-5024-2S-SC | DIN軌增強管理型，22個電口,2個單模SC光口 |
| IIES-5024-4M-SC | DIN軌增強管理型，20個電口,4個多模SC光口 |
| IIES-5024-4S-SC | DIN軌增強管理型，20個電口,4個單模SC光口 |
| IIES-5024-6M-SC | DIN軌增強管理型，18個電口,6個多模SC光口 |
| IIES-5024-6S-SC | DIN軌增強管理型，18個電口,6個單模SC光口 |
| IIES-5016 | DIN軌增強管理型，16個電口 |
| IIES-5016-2M-SC | DIN軌增強管理型，14個電口,2個多模SC光口 |
| IIES-5016-2S-SC | DIN軌增強管理型，14個電口,2個單模SC光口 |
| IIES-5008 | DIN軌增強管理型，8個電口 |
| IIES-5008-2M-SC | DIN軌增強管理型，6個電口,2個多模SC光口 |
| IIES-5008-2S-SC | DIN軌增強管理型，6個電口,2個單模SC光口 |
| IIES-5008-AR | DIN軌增強管理型，8個電口，支持All-Ring （可與其他廠家管理型交換機組成混合環網） |
| IIES-5008-2M-SC-AR | DIN軌增強管理型，6個電口，2個多模SC光口，支持All-Ring（可與其他廠家管理型交換機組成混合環網） |
| IIES-5008-2S-SC-AR | DIN軌增強管理型，6個電口，2個單模SC光口，支持All-Ring（可與其他廠家管理型交換機組成混合環網） |
| IIES-5008-4M-SC | DIN軌增強管理型，4個電口,4個多模SC光口 |
| IIES-5008-4S-SC | DIN軌增強管理型，4個電口,4個單模SC光口 |
| 型號 | 詳述 |
| 工業管理寬溫型選型表（-40℃～+75℃） | |
| IIES-5024-T | DIN軌增強管理型，24個電口,正常工作溫度為-40℃ ～+75℃ |
| IIES-5024-2M-SC-T | DIN軌增強管理型，22個電口,2個多模SC光口,正常工作溫度為-40℃～+75℃ |
| IIES-5024-2S-SC-T | DIN軌增強管理型，22個電口,2個單模SC光口,正常工作溫度為-40℃ ～+75℃ |
| IIES-5024-4M-SC-T | DIN軌增強管理型，20個電口,4個多模SC光口,正常工作溫度為-40℃ ～+75℃ |
| IIES-5024-4S-SC-T | DIN軌增強管理型，20個電口,4個單模SC光口,正常工作溫度為-40℃ ～+75℃ |
| IIES-5024-6M-SC-T | DIN軌增強管理型，18個電口,6個多模SC光口,正常工作溫度為-40℃ ～+75℃ |
| IIES-5024-6S-SC-T | DIN軌增強管理型，18個電口,6個單模SC光口,正常工作溫度為-40℃ ～+75℃ |
| IIES-5016-T | DIN軌增強管理型，16個電口,正常工作溫度為-40℃ ~ +75℃ |
| IIES-5016-2M-SC-T | DIN軌增強管理型，14個電口,2個多模SC光口,正常工作溫度為-40℃～+75℃ |
| IIES-5016-2S-SC-T | DIN軌增強管理型，14個電口,2個單模SC光口,正常工作溫度為-40℃ ～ +75℃ |
| IIES-5008-T | DIN軌增強管理型，8個電口,正常工作溫度為-40℃ ~ +75℃ |
| IIES-5008-2M-SC-T | DIN軌增強管理型，6個電口,2個多模SC光口,正常工作溫度為-40℃ ～+75℃ |
| IIES-5008-2S-SC-T | DIN軌增強管理型，6個電口,2個單模SC光口,正常工作溫度為-40℃ ～ +75℃ |
| IIES-5008-AR-T | DIN軌增強管理型，8個電口，支持All-Ring（可與其他廠家管理型交換機組成混合環網）,正常工作溫度為-40℃ ～+75℃ |
| IIES-5008-2M-SC-AR-T | DIN軌增強管理型，6個電口，2個多模SC光口，支持All-Ring（可與其他廠家管理型交換機組成混合環網）,正常工作溫度為-40℃ ～ +75℃ |
| IIES-5008-2S-SC-AR-T | DIN軌增強管理型，6個電口，2個單模SC光口，支持All-Ring（可與其他廠家管理型交換機組成混合環網）,正常工作溫度為-40℃～+75℃ |
| IIES-5008-4M-SC-T | DIN軌增強管理型，4個電口,4個多模SC光口,正常工作溫度為-40℃ ～ +75℃ |
| IIES-5008-4S-SC-T | DIN軌增強管理型，4個電口,4個單模SC光口,正常工作溫度為-40℃ ～+75℃ |
