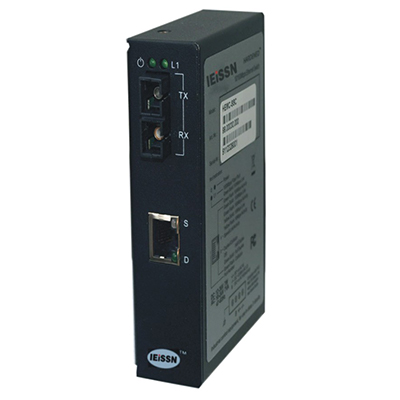

百兆工業級別光電轉換器
顏色：
重量：
長度：
產品描述：MC-1000系列產品是研訊推出的一款體積嬌小、即插即用型工業以太網光纖媒體轉換器產品；IMC-1000系列媒體轉換器提供廣播風暴抑制功能，其中銅纜端口（RJ45接口）支持自動協商：10/100Mbps，全雙...
優勢
1.體積精巧
2.寬泛的工作溫度:-40℃～75℃
3.冗余雙電源供電
4.低壓直流、交流供電
5.釘軌或掛板安裝
簡介
IMC-1000系列產品是研訊推出的一款體積嬌小、即插即用型工業以太網光纖媒體轉換器產品；IMC-1000系列媒體轉換器提供廣播風暴抑制功能，其中銅纜端口（RJ45接口）支持自動協商：10/100Mbps，全雙工/半雙工，自動識別銅纜（MDI/MDIX）；光纖端口支持100Mbps，全雙工，支持單模、多模模式，SC接口，雙纖、單纖接口；IMC 系列媒體轉換器選材優良，統一使用國際一線大廠元器件，采用釘軌或掛板安裝 。IMC-1000系列媒體轉換器提供冗余交直流電源供電，可同時提供寬范圍的低壓直流和低壓交流電源輸入，其可靠性、抗干擾能力均可滿足工業需求，是一款性能優良的工業級即插即用型媒體轉換器。
技術指標
以太網標準：
802.310Base-T Ethernet
802.3xFlow Control and Back Pressure
802.3u100Base-TX and100Base-FX FastEthernet
交換方式：存儲轉發
MAC 地址：2K
最 大 包：支持1784字節
廣播風暴：自動廣播風暴抑制
協議：CSMA/CD（Carrier Sense Multiple) Access/Collision Direct）
流控：全雙工流控，半雙工背壓控制
介質接口:Rj45
接口：自協商10/100Base-T, Full/HalfDuplex,Auto-MDI/MDIX，
5類屏蔽線或非屏蔽線，傳輸距離小于等于100米。
光纖接口 ：100Base FX，單模SC 或多模SC接口傳輸距離可選
電源輸入接口：標準4端子雙電源輸入接口或220V 三線黑端子
LED 燈
| S | S | L | L |
| 綠色常亮 | - | 綠色常亮 | 綠色閃爍 |
| 速率100Mbps | 速率10Mbps | 鏈路建立 | 數據傳輸 |
光纖接口
| 光纖類型 | 傳輸距離 | 中心波長 | 光纖尺寸 | 輸出光功率 | 輸入光功率 | 傳輸速率 |
| 多模 | 2km | 1310nm | 62.5/125vm | -23.5~14dBm | <-35dBm | 100Mbps |
| 單模 | 15km | 1310nm | 9/125vm | -15~-8dBm | <-35dBm | 100Mbps |
結構 長*寬*高：82*80*27（單位：mm）
防護等級：IP30
安 裝：釘軌或掛板
電源輸入
| 輸入 | 電壓 | 功率 | 頻率 |
| AC | 85V~264VAC | 7VA | 47~63Hz |
| DC | 12~36VDC | 5w | N/A |
| AC | 10~24VAC | 5vA | 47~63Hz |
認證: CE FCC
| 標準 | 測試方式 | 描述 | 測試等級 |
| EN55024 | EN61000-4-2 | ESD靜電耐受測試 | 6Kv Contact Discharge 8Kv Air Discharge |
| EN55024 | EN61000-4-3RI | RS輻射場強耐受測試 | 10V/m, 80MHz-1000MHz |
| EN55024 | EN61000-4-4FTB | EFT/Burst瞬間脈沖耐受測試 | 1KV Clamp(LAN) 2KV Direct(L,N,L+N) |
| EN55024 | EN61000-4-5VS | Surge沖擊波耐受測試 | 1KV L-L 2KV L-Earth |
| EN55024 | EN61000-4-6CI | CS傳導場強耐受測試 | 10V rms 0.15MHz to 80MHz |
| EN55024 | EN61000-4-11Voltage Dips/Interruptions | 電壓瞬斷/瞬降/瞬變及耐受測試 | 1 Line Cycle@100% Dip 1-5seconds @ 100% Dip |
| EN55022 | CISPR 22 Radiated | 輻射騷擾測試 | Class A |
| EN55022 | CISPR 22 Conducted | 傳導騷擾測試 | Class A |
| CFR47,P15 | ANSI C63.4 | 輻射騷擾測試 | Class A |
選購指南
| 型號 | 詳述 |
| IMC-1001-M-SC | Industrial 100FX mlEia converter with 1x10/100TX and 1x100FX,Multi-mode |
| IMC-1001-S-SC | Industrial 100FX mlEia converter with 1x10/100TX and 1x100FX,Single-mode |
| IMC-1001-M-SC-T | Industrial 100FX mlEia converter with 1x10/100TX and 1x100FX,Multi-mode，-40℃~+75℃ |
| IMC-1001-S-SC-T | Industrial 100FX mlEia converter with 1x10/100TX and 1x100FX,Single-mode，-40℃~+75℃ |
| IMC-1021-M-SC | Industrial 100FX mlEia converter with 2x10/100TX and 1x100FX,Multi-mode |
| IMC-1021-S-SC | Industrial 100FX mlEia converter with 2x10/100TX and 1x100FX,Single-mode |
